一、结构特征

二、概述

2.1基本功能和依据标准：

ST2258C型石墨碳素四探针测试仪是运用四探针测量原理测试石墨碳素材料电阻率/方块电阻的多用途、智能化综合测量仪器。该仪器设计符合GB/T 1551-2009 《硅单晶电阻率测定方法》、GB/T 1551-1995《硅、锗单晶电阻率测定直流两探针法》、GB/T 1552-1995《硅、锗单晶电阻率测定直流四探针法》等并参考美国 A.S.T.M 标准。

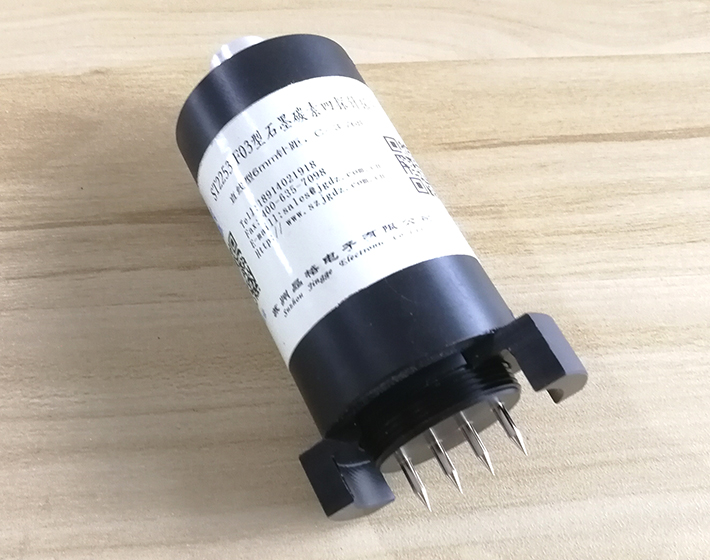

ST2253-F03 型石墨碳素四探针探头，直线6+6+6mm针距,有刚镀镍尖针型石墨专用探针，配以四探针仪器，用以测试石墨碳素块棒材料的电阻率/方阻。

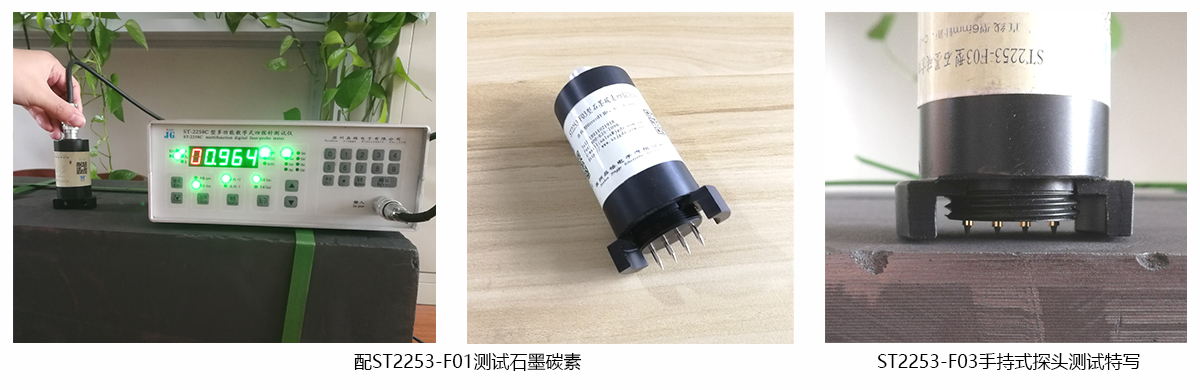

2.2 仪器成套组成：由ST2258C四探针主机、ST2253-F03石墨碳素专用四探针探头及连接线等部分组成。

2.3优势特征：

1：本测试仪特增设测试结果自动分类功能，较大分类10类。

2：可定制 USB通讯接口，便于其拓展为集成化测试系统中的测试模块。

3：8档位超宽量程，行业前沿。 同行一般为五到六档位。

4: 仪器小型化、手动/自动一体化。

5: 仪器操作简便、性能稳定，所有参数设定、功能转换全部采用数字化键盘输入，简便而且免除模拟定位器的不稳定。

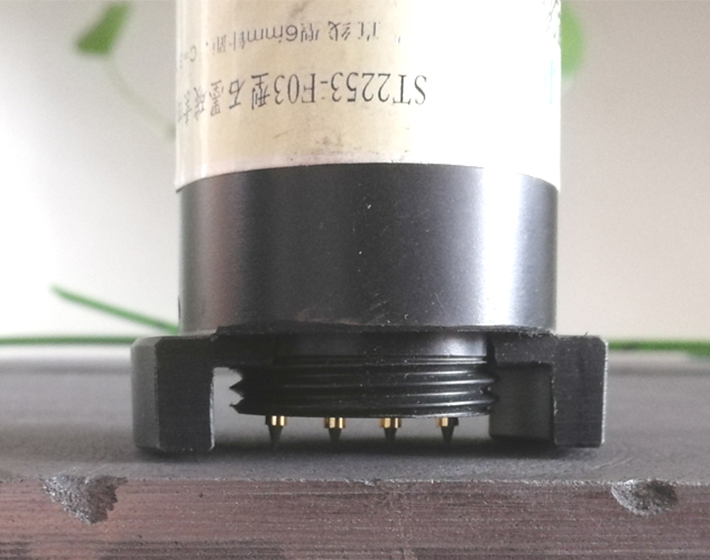

2.4探头特征及使用说明：

1：可测片料块料或棒料等。

2：探  针  间  距：直线6+6+6 mm针距。

3：探针机械游移率： ±0.5%。

4：探          针：刚镀镍，Φ2.0mm。

5：压          力： 0～500g可调,额定压力约400g。

6：探针为可快捷拆换型，方便生产线频繁使用。

三、基本技术参数

1. 测量范围、分辨率

电 阻：1.0×10-6 ～ 20.00×103 Ω,    分辨率0.1×10-6 ～ 0.01×103 Ω

电 阻 率：1.0×10-6 ～ 20.00×103 Ω-cm  分辨率0.1×10-6 ～ 0.01×103 Ω-cm

方块电阻：5.0×10-6 ～ 100.0×103 Ω/□  分辨率0.5×10-6 ～ 0.1×103 Ω/□

2. 量程划分及误差等级

3.电源

输入: AC 220V±10% ,50Hz  功 耗：<20W

4.外形尺寸、重量：

主 机： 220mm（长）×245 mm（宽）×100mm（高），     净   重：≤2.5kg
